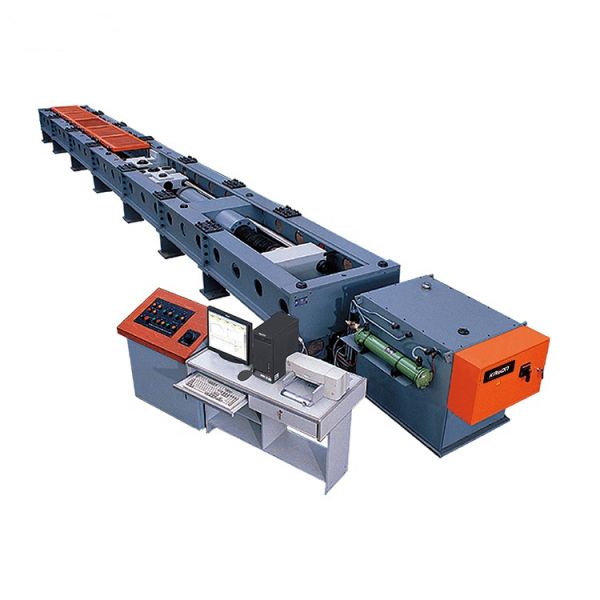

AL系列電力金具專用臥式拉力試驗機功能特點：

1、該設備是采用負荷傳感器及球面調心裝置，再由推力油缸、反向架等組成近端拉伸加載機構；遠端橫梁自帶行走驅動和小油源，可以自動行走自動插銷獨立夾持，輕松完成試驗空間調整。設備采用專用恒動力液壓源驅動，電液伺服控制技術，計算機數據采集處理，可實現全自動閉環控制，該設備由試驗主機、油源系統（液壓動力源）、測控系統、電氣系統等組成，試驗力3000，試驗機準確度等級：拉伸為0.5級壓縮為1級。

2、本款A(yù)L系列電力金具專用臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用伺服油缸安裝與油缸座內，通過負荷傳感器連接于移動橫梁上，由移動橫梁、油缸、兩拉桿及前拉頭座組成施加試驗力反向架，在加力框架內安裝有可移動后拉頭座，前后拉頭座分別連接試樣，并通過油缸帶動反力架給試樣施加試驗力，根據試樣規格長度可有級調整移動拉頭座位置，用于調整拉伸空間，采用竄銷式聯接試樣，油路采用流量控制閥自適應伺服控制試驗過程，高精度負荷傳感器測力，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。

3、微機控制電液伺服臥式拉壓試驗機是一種適用于鋼結構配件的拉伸和壓縮以及各種桿、棒、管圓形試樣和平板形試樣、鋼絲繩等試樣拉伸試驗的專用高精度試驗設備。該設備可實現自動化操作，具有兩個試驗空間，即壓縮試驗空間和拉伸試驗空間，在壓縮空間中可直接完成焊接球等試件的壓縮試驗，由于配有球形專用夾具和帶球面調心的壓板所以符合國家壓縮試驗標準；在拉伸空間中配備液壓楔形鉗口可以直接進行圓形試樣、構件成品、鋼絞線等試樣的拉伸試驗，更換夾具后可以進行鋼絲繩的拉伸試驗；上述試驗均可通過計算機軟件自動操作完成。

4、AL系列電力金具臥式拉力試驗機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、手動或伺服控制試驗過程，負荷傳感器測力、微機顯示試驗力及試驗曲線。

AL系列電力金具專用臥式拉力試驗機技術參數：
