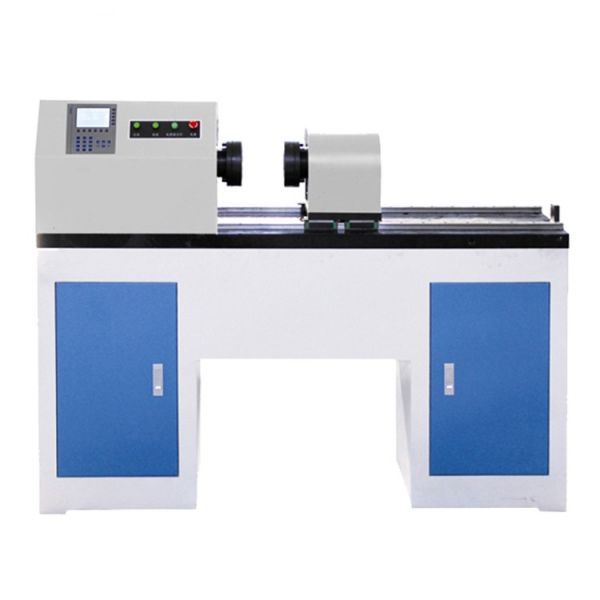

玻璃升降器導軌扭轉試驗機
玻璃升降器導軌扭轉試驗機
玻璃升降器導軌扭轉試驗機產品特點
? 主機特點
u 主機：臥式鑄鋼結構，外部為高質量噴塑外殼，
u 傳動系統：采用可靠元器件，傳動系統工作噪聲低于60dB，
u 扭矩測量：采用高精度扭矩傳感器，轉角測量采用高精度光電編碼器。
u 符合JB/T 9370-1999《扭轉試驗機技術條件》、JJG 269-2006《扭矩試驗機檢定規程》、GB/T 239.1-2012《金屬材料線材單向扭轉試驗方法》、GB/T 2611—2007《試驗機通用技術要求》等標準。
? 控制器特點
u 自動停機：試樣破壞后，移動橫梁自動停止移動;
u 顯示方式：試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示;
u 限位保護：具有程控和機械兩級限位保護功能;
u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作.
玻璃升降器導軌扭轉試驗機 主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
高強度臥式主機 |
一臺 |
|
電機及伺服系統 |
臺灣東元 |
一套 |
|
驅動器 |
國產 |
一套 |
|
高精直線導軌 |
ABBA |
二套 |
|
扭矩傳感器 |
2000NM/3000NM/5000NM選配 |
一只 |
|
擺線針輪減速機 |
|
一臺 |
|
高精度角度編碼器 |
|
一臺 |
|
控制器 |
大液晶顯示測控系統 |
一套 |
|
試驗夾具 |
NZL |
一套 |
|
微型打印機 |
選配 |
一臺 |
玻璃升降器導軌扭轉試驗機 技術指標
|
產品型號 |
NDS-2000 NDS-500 |
NDS-3000 NDS-2000 |
NDS-5000 NDS-5000 |
|
扭矩 |
2000N.M |
3000N.M |
5000N.M |
|
試驗機等級 |
1級 |
||
|
控制方式 |
單片機控制 |
||
|
扭矩測量范圍 |
2%～100%F·S |
||
|
扭矩示值準確度 |
≤±1% |
||
|
轉角示值準確度 |
≤±1% |
||
|
轉角顯示分辨力 |
0.01° |
||
|
扭轉角 |
99999° |
||
|
扭角速率控制調節范圍 |
0.05-800°/min |
||
|
夾頭有效間距 |
600mm(標準機型，可按用戶需要定做） |
||
|
試驗旋轉方向 |
雙向 |
||
|
電源 |
220V±10%，50Hz |
||
|
外形尺寸 |
1575×410×1170mm |
||
試驗機工作條件：
u 電源：AC 220V 50HZ
u 環境溫度：10℃～40℃
u 相對濕度：≤80%
u 工作環境應清潔，無腐蝕性介質、無明顯振源和電磁干擾
